Устройство плавного пуска Снижение пускового тока светодиодных LED ламп мощностью до 2000 Вт, 10А

Модуль защиты контактов VL-PJ02 предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей, люминесцентные лампы с дросселем и стартером т.п.

Схема сенсорного выключателя рассчитана на 5 ампер. Внутри него стоит реле, которое замыкает и разрывает электрическую цепь. Проблема в том, что некоторые электрические приборы в момент включения потребляет огромный ток. Например, миниатюрная 4 ватная LED лампочка в момент включения на малую долю секунды может потреблять в 30-40 раз больше чем обычно.

Специально, чтобы продемонстрировать это, мы приобрели профессиональный осциллограф, собрали электрическую схему с трансформатором тока для регистрации момента включения светильника и увидели нечто очень интересное.

Пусковой ток

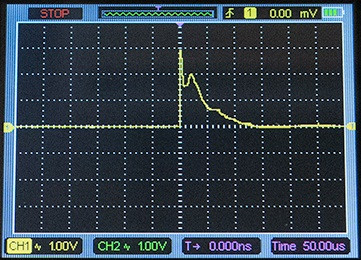

На фото, представленном выше, мы видим момент включения дешевого китайского светильника на 5 Вт! Одна клетка равна 10 амперам, и как не сложно заметить, график достигает 30 А. Для тех, кто далек от схемотехники, скажем проще, в момент подачи питания 5 Вт светильник на очень короткий промежуток времени потребляет 30А х 220В = 6600 Вт! Очень быстро ток падает, и потребление снижается до заявленных 5Вт. А что если подключить 10 таких светильников?

Как следствие, схема выключатели и нежные контакты модуля реле выключателя не выдерживают такую нагрузку и могут слипнуться (в точке коммутации возникает небольшая искра как при сварке), после чего выключить свет не получится.
Почему китайцы и другие недобросовестные производители так делают? Все просто, они экономят на упрощении электронной схемы. В квартире без умного дома нет реле, функцию коммутации электрической цепи выполняет настенный выключатель. Даже если его контакты «залипнут» при большой пусковом токе, то крепкая рука хозяина даже не заметит, как сама оторвет контакты друг от друга. Совсем другое дело это миниатюрный модуль реле, который не наделен такой силой, как рука взрослого человека.

Пусковой ток качественного светильника

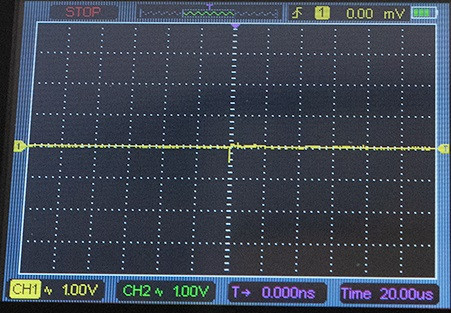

На данном фото график пускового тока качественной лампочки Osram, которая значительно дороже китайского аналога. Как видим производитель позаботился не только о том, чтобы лампа ярко светила, но и еще была безопасной для связанной с ней электроникой.

Если это правда, почему не выбивают автоматы в квартирах?

Не выбивает потому, что импульс очень короткий. А для срабатывания автомата необходим импульс длительностью от 8 до 15 миллисекунд. Импульс при включении светильников значительно короче по времени.

Использование модуля защиты контактов позволяет:

- увеличить срок службы электрооборудования;
- предотвратить ложные срабатывания автоматических выключателей.

Область применения

Охватывает все производственные циклы в промышленности и быту, где требуется защитить контакты выключателей и исполнительных реле от больших пусковых токов.

Принцип работы

При включении напряжения контакты встроенного реле разомкнуты. Ток ограничивается встроенным последовательным резистором. Через фиксированное время (время задержки 100 мс) контакт реле замыкается и полный объем тока подается на нагрузку. В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.

Что делать, если дешевые светильники уже купили? На помощь приходят устройства, которые обеспечивают «плавный пуск», они позволяют ограничить ток в начальный момент, и исключить выход из строя дорогих модулей реле.

Устройство монтируется перед нагрузкой в сеть 220 вольт в разрыв двух проводов фазы и нуля (последовательно с нагрузкой).

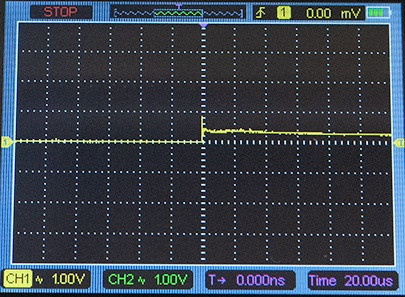

Пусковой ток с применением модуля плавного пуска

На этом фото результат применения плавного пуска. Мы видим того же «китайца», у которого пусковой ток упал больше чем в 3 раза.

Схема подключения VL-PJ02

Исходя их вышесказанного — не экономьте на светильниках, чтобы в дальнейшем не пришлось рисковать оборудованием или тратиться на дополнительные устройства, вызванные данным паразитным эффектом.
