Сенсорная кнопка 1 сенсор Импульсный выключатель Мастер кнопка серый стекло

Сенсорная кнопка со стеклянной лицевой панелью

Принцип работы: контакт замкнут только во время прикосновения к сенсору.

Возможные сферы применения:

1. Мастер кнопка - выключение света во всей квартире одним выключателем
2. Диммирование с нескольких мест совместно с импульсным DIM реле
3. В качестве кнопки дверного звонка
4. Для Умного дома
5. Для других устройств, где есть необходимость подать импульс 220 вольт на устройство

Мастер-кнопка или мастер- выключатель

Мастер-кнопка, или мастер-выключатель, без системы умного дома и своими руками или руками своего электрика — вполне возможно. Просто нужно знать про эту чудо-кнопку.

Работа мастер-выключателя заключается в следующем. Когда выходишь из дома, можно отключить электро питание по всему дому одним прикосновением к мастер-выключателю. Гаснет свет, а также отключаются телевизор, розетка с утюгом и т. п. Мы счастливы, потому что сэкономили пару минут на проверку розеток. А главное — нет ощущения чего-то упущенного: «А я утюг выключил?»

Схема подключения кнопки к импульсному реле

Реализация мастер выключателя

Проходной диммер. Альтернативный контроль яркости

С этим модулем диммера, можно решить димминг в альтернативной цепи. Поскольку модуль диммера ожидает импульсы и, таким образом можно объединить импульсы нескольких переключателей и подключить его к точке входа модуля диммера, чтобы мы могли решать регулировку яркости из нескольких мест. Ниже приведены принципиальные схемы решения альтернативного затемнения.

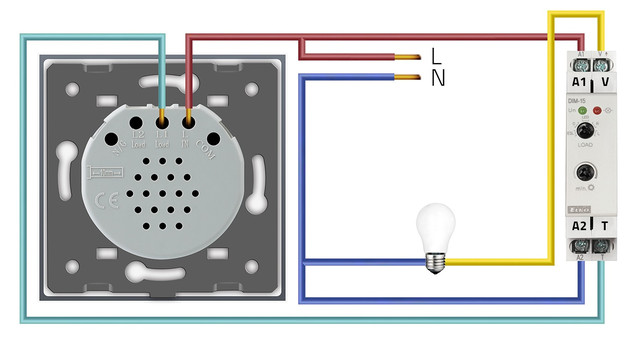

Принципиальная схема решения альтернативного затемнения

С использованием 002470290 Диммер DIM-15

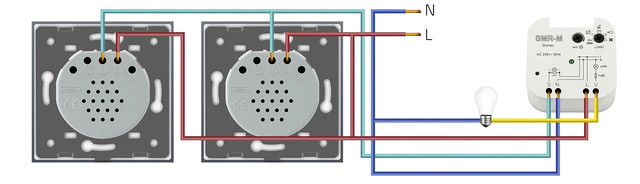

Принципиальная схема решения альтернативного затемнения

С использованием 002470291 Диммер SMR-M (до 160W, для регулируемых LED и ESL ламп)

В некоторых случаях, если выключатель не включает реле, между синим и голубым проводом (клеммы S и N реле) необходимо установить адаптер.

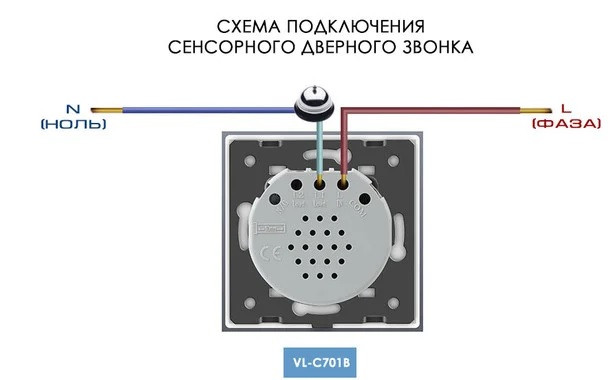

Кнопка дверного звонка

Кнопку просто использовать для управления дверным звонком

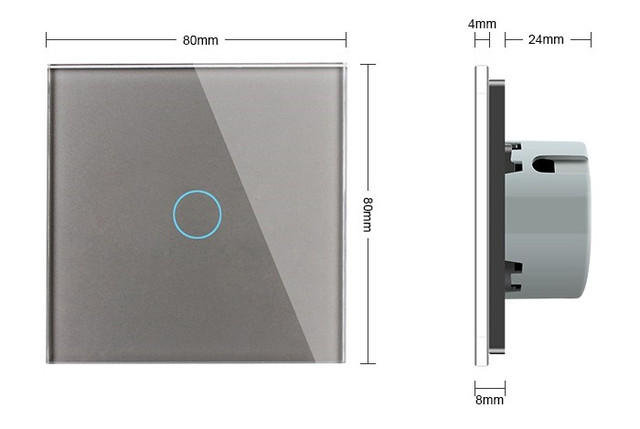

Сенсорная кнопка Livolo VL-C701H размер

Кнопка имеет подсветку сенсорной зоны. В темное время суток вы с легкостью найдете выключатель.

Габаритные размеры (80*80 мм) позволяют установить кнопку дверной звонок в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж звонка — без сверления и прочих хлопотных операций.

Комплект поставки

- Сенсорный дверной звонок Livolo VL-C701H-15

- шурупы для крепления;

- инструкция;

- коробка;

Инструкция

1. Перед установкой отключите напряжение электросети.

2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрозетник европейского стандарта.

3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели
